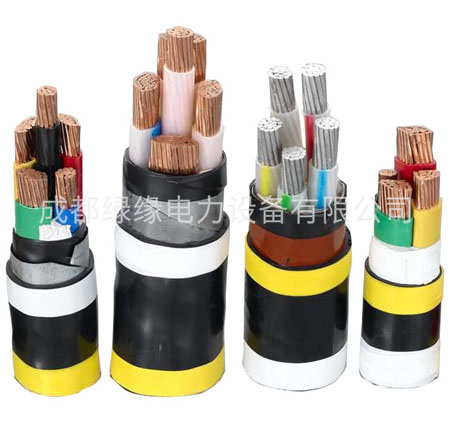

NH VV22 5×1.5 240B類耐火電力電纜
產品簡介
NH VV22 5×1.5 240B類耐火電力電纜
敷設在室內、隧道、電纜溝或埋地等能承受機械外力的場合，但不能承受大的拉力
工頻額定電壓U0/U:0.6/1kV。
電纜導體的最高允許長期工作溫度：
阻燃聚氯乙烯：70℃/105℃.
交聯聚乙烯：90℃
電纜敷設時環境溫度應不低于0℃
電纜的彎曲半徑：
電力電纜：單芯電纜≥40D，多芯電纜≥30D 控制電纜：≥12D
B系列塑料電線：≥4D（電纜直徑小于25mm時），≥6D（電纜直徑大于25mm時）
耐火電纜外徑比：截面25mm2以下比普通同類型號產品規格大15%，截面25mm2以上比普通同類產品的規格大25%。
產品的電氣性能、物理機械性能、載流量與普通產品相同
耐火試驗標準采用IEC331或GB12666.6
NH VV22 5×1.5 240參數表：
| 序號 | 芯數截面mm2 | 絕緣厚度mm | 鋼帶規格mm | 護套厚度mm | 電纜近似外徑mm |
| 74 | 5×1.5 | 0.8 | 2×0.2×20 | 1.8 | 15.6 |
| 75 | 5×2.5 | 0.8 | 2×0.2×20 | 1.8 | 16.7 |
| 76 | 5×4 | 1.0 | 2×0.2×20 | 1.8 | 19.1 |
| 77 | 5×6 | 1.0 | 2×0.2×25 | 1.8 | 20.5 |
| 78 | 5×10 | 1.0 | 2×0.2×25 | 1.8 | 23.9 |
| 79 | 5×16 | 1.0 | 2×0.2×25 | 1.8 | 26.8 |
| 80 | 5×25 | 1.2 | 2×0.2×30 | 1.9 | 30.3 |
| 81 | 5×35 | 1.2 | 2×0.5×30 | 2.0 | 33.1 |
| 82 | 5×50 | 1.4 | 2×0.5×30 | 2.2 | 37.9 |
| 83 | 5×70 | 1.4 | 2×0.5×35 | 2.3 | 42.4 |
| 84 | 5×95 | 1.6 | 2×0.5×35 | 2.5 | 48.5 |
| 85 | 5×120 | 1.6 | 2×0.5×35 | 2.7 | 53.0 |
| 86 | 5×150 | 1.8 | 2×0.5×45 | 2.9 | 58.1 |
| 87 | 5×185 | 2.0 | 2×0.5×45 | 3.0 | 63.3 |
| 88 | 5×240 | 2.2 | 2×0.5×45 | 3.3 | 72.0 |
