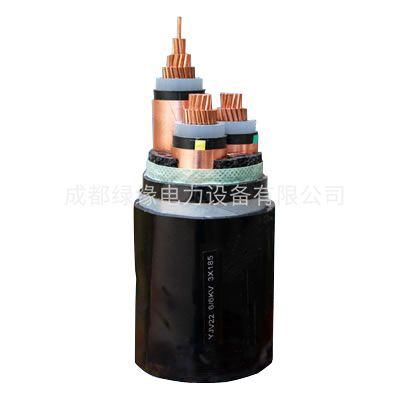

YJLV-35 1×50——1×500 高壓電纜
一、產品概述
YJLV-35 1×50-1×500 高壓電纜使用于交流額定電壓35KV及以下供輸配電系統固定敷設線路用，電纜導體的最高長期工作溫度90℃，短路時（最長時間不超過5S），電纜導體最高溫度不超過250℃
二、使用特性
工頻額定電壓U0/U為3.6/6kV～26/35kV。
電纜導體的最高允許工作溫度：90℃。
短路時（最長時間不超過5s）電纜導體的最高溫度不超過250℃。
電纜敷設時環境溫度應不低于0℃。
電纜彎曲直徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
三、電纜額定電壓的選擇
電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um） kV表示。
U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U－電纜設計用的導體間的額定工頻電壓；
Um－設備可承受的“最高系統電壓”的******值。
YJLV-35 1×50-1×500 高壓開關型號參數：
| 標稱截面 | 絕緣厚度mm | 護套厚度mm | 電纜近似外徑mm | 近似重量kg/km | 20℃導體電阻≤Ω/km | ||
| Gu | Al | Gu | Al | ||||
| 1×50 | 10.5 | 2.2 | 39 | 1758 | 1449 | 0.387 | 0.641 |
| 1×70 | 10.5 | 2.4 | 41 | 2038 | 1604 | 0.268 | 0.443 |
| 1×95 | 10.5 | 2.4 | 43 | 2355 | 1767 | 0.193 | 0.320 |
| 1×120 | 10.5 | 2.4 | 44 | 2666 | 1923 | 0.153 | 0.253 |
| 1×150 | 10.5 | 2.5 | 46 | 3031 | 2103 | 0.124 | 0.206 |
| 1×185 | 10.5 | 2.5 | 48 | 3427 | 2282 | 0.0991 | 0.164 |
| 1×240 | 10.5 | 2.6 | 50 | 4070 | 2584 | 0.0754 | 0.125 |
| 1×300 | 10.5 | 2.7 | 53 | 4748 | 2891 | 0.0601 | 0.100 |
| 1×400 | 10.5 | 2.8 | 56 | 5801 | 3325 | 0.0470 | 0.0778 |
| 1×500 | 10.5 | 2.9 | 59 | 6623 | 4067 | 0.0366 | 0.0605 |
