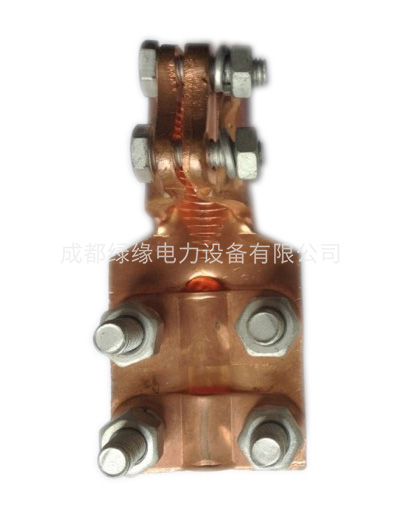

壓板式銅抱桿線夾（連接銅導線）
一、產品用途
抱桿線夾適用于電力變壓器柱上開關，真空斷路器，高壓電氣的圓棒接線柱頭與異線母排，端子的連接，當a=0°時為A型a=30°時為B型，a=90°時為D型。
二、結構特點
抱桿線夾抱桿端采用螺套加側開逢設計原理，線夾安裝在設備電桿上后，再擰緊開逢兩側螺絲，具有電氣接觸面積大，接觸緊密牢固等優點，另一側分別采用壓板、平板、圓管等不同方式與母排，導線，接線端子連接，適用范圍廣。
壓板式銅抱桿線夾（連接銅導線）型號參數：
| 型號 | 適用導線截面mm2 | 主要尺寸 | ||||
| M | D | L | A | B | ||
| SBT-M12A(B、D) | 35-95 | 12 | 22 | 40 | 7 | 50 |
| SBT-M14A(B、D) | 50-150 | 14 | 26 | 42 | 7 | 50 |
| SBT-M16A(B、D) | 50-150 | 16 | 26 | 42 | 7 | 50 |
| SBT-M18A(B、D) | 95-240 | 18 | 30 | 44 | 8 | 60 |
| SBT-M20A(B、D) | 95-240 | 20 | 30 | 44 | 8 | 60 |
| SBT-M22A(B、D) | 185-300 | 22 | 36 | 46 | 9 | 70 |
| SBT-M24A(B、D) | 185-300 | 24 | 36 | 46 | 9 | 70 |
