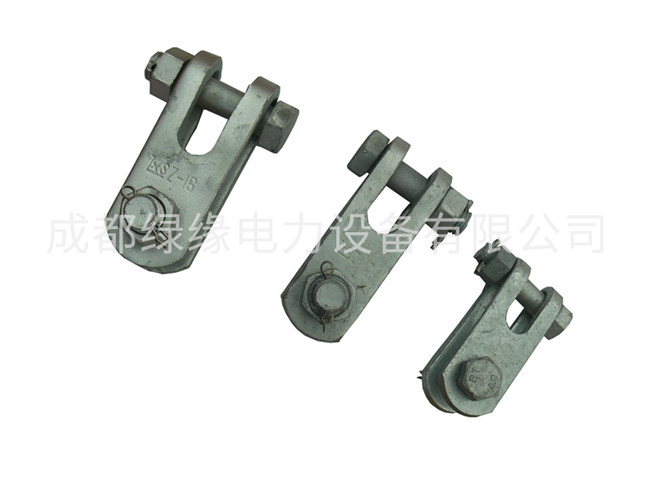

Z ZS型直角掛板
一、產品介紹
直角掛板主要用于架空電力線路或變電站，將導線、避雷線夾與絕緣子相連或?qū)⒔^緣子、避雷線線夾與桿塔相連，按安裝條件的不同，分專用聯結金具指與絕緣子相連的球頭掛環和碗頭掛板。
二、產品特點
a、加工尺寸精確，高于額定機械負荷。
b、采用先進鍍鋅工藝，確保鋅層均勻、光滑，耐腐蝕性強。
c、安裝方便，維護簡單。
d、結構緊湊，美觀大方。
Z ZS型直角掛板參數及型號：
Z型
| 型號 | 主要尺寸 | 標稱破壞載荷(kN) | 重量 (kg) | |||
| C1 | C2 | M | H | |||
| Z-7 | 18 | 18 | 16 | 80 | 70 | 0.56 |
| Z-10 | 20 | 20 | 18 | 80 | 100 | 0.87 |
| Z-12 | 24 | 24 | 22 | 100 | 120 | 1.16 |
| Z-16 | 26 | 26 | 24 | 100 | 160 | 2.38 |
| Z-21 | 30 | 30 | 27 | 120 | 200 | 3.80 |
| Z-25 | 34 | 34 | 30 | 120 | 250 | 5.00 |
| Z-32 | 38 | 38 | 36 | 120 | 300 | 5.80 |
| Z-40 | 44 | 44 | 42 | 180 | 400 | 14.00 |
| Z-50 | 44 | 44 | 42 | 120 | 500 | 8.60 |
| Z-16G | 24 | 26 | 24 | 90 | 160 | 2.84 |
| Z-21G | 24 | 26 | 24 | 90 | 210 | 3.60 |
| Z-32G | 32 | 32 | 30 | 100 | 320 | 4.80 |
| Z-42G | 36 | 38 | 36 | 110 | 420 | 5.20 |
| Z-64G | 40 | 44 | 42 | 130 | 640 | 6.40 |
ZS型
| 型號 | 主要尺寸 | 標稱破壞載荷(kN) | 重量 (kg) | ||||
| C | B | M | Φ | H | |||
| ZS-7 | 18 | 16 | 16 | 20 | 80 | 70 | 0.58 |
| ZS-665 | 20 | 16 | 16 | 20 | 65 | 70 | 0.65 |
| ZS-10 | 20 | 18 | 18 | 20 | 80 | 100 | 0.90 |
| ZS-12 | -- | -- | -- | -- | -- | -- | -- |
| ZS-16 | 26 | 24 | 24 | 26 | 90 | 160 | 1.60 |
| ZS-25 | 33 | 30 | 30 | 33 | 120 | 250 | 4.33 |
| ZS-30 | 38 | 34 | 36 | 39 | 150 | 300 | 5.64 |
