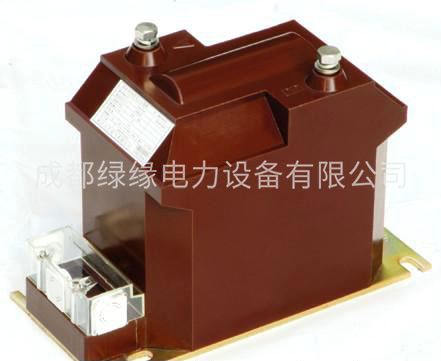

JDZX11-20AG JDZX11-20G 系列電壓互感器
一、產品概述
JDZX11-20AG 系列電壓互感器為單相環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓15kV、20kV及以下的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。
二、結構簡介
JDZX11-20AG 系列電壓互感器系列電壓互感器為環氧樹脂絕緣全封閉結構， 耐污穢及潮濕，也適用于熱帶地區使用。該互感器體積小，重量輕，局部放電量小、抗過電壓能力強，適宜于任何位置、任何方向安裝。
JDZX11-20AG JDZX11-20G系列電壓互感器技術參數：
1、局部放電水平符合GB1207《電壓互感器》標準。
2、污穢等級：Ⅱ級。
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出 | 極限輸出 | 額定絕緣水平 |
| (VA) | (VA) | （kV） | |||
| JDZX11-20 | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/200 | 600 | 24/65/125 |
| 0.5/6P(3P) | 100/200 | ||||
| JDZX11-20G | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/200 | ||
| 0.5/6P(3P) | 70/200 |
JDZX11-20AG系列電壓互感器
| 型號 | 額定電壓比 | 額定二次輸出 | 極限輸出 | 額定絕緣水平 | 接線圖 | ||||||
| 0.2 | 0.5 | 1 | 0.2/0.2 | 0.2/0.5 | 0.5/0.5 | 6P | |||||
| JDZ11-15 | 15/0.1 | 30 | 80 | 200 | / | / | / | / | 500 | 18/55/105 | 圖1-圖4 |
| JDZ11-20 | 20/0.1 | 24/65/125 | |||||||||
| JDZ11-15 | 15/0.1/0.1 | / | / | / | 20/20 | 20/30 | 30/30 | / | 300 | 18/55/105 | |
| JDZ11-20 | 20/0.1/0.1 | 24/65/125 | |||||||||
| JDZX11-15G | 15/√3；0.1/√3；0.1/√3 | 20 | 60 | 120 | / | / | / | 100 | 400 | 18/55/105 | 圖5 |
| JDZX11-20G | 20/√3；0.1/√3；0.1/√3 | 24/65/125 | |||||||||
| JDZX11-15G | 15/√3；0.1/√3；0.1/√3 | / | / | / | 15/15 | 15/20 | 40/40 | 300/300 | 18/55/105 | 圖6 | |
| JDZX11-20G | 20/√3；0.1/√3；0.1/√3 | 24/65/125 | |||||||||
