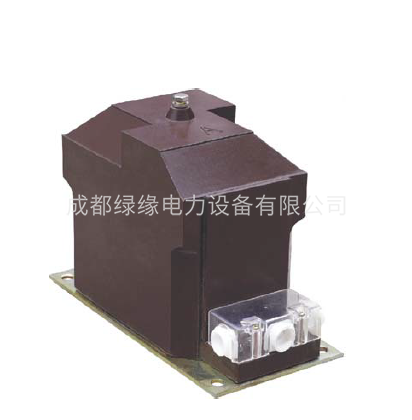

JDZX10-6A1G JDZX10-3A1G電壓互感器戶內-單相(RZL-10)
一、產品概述
JDZX10-6A1G JDZX10-3A1G電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，JDZ10-3 JDZ10-6 JDZ10-10 二臺一組時為V/V連接，JDZF10-3 6 10二臺一組時為V/V/V連接。分別適用于額定頻率50Hz或 60Hz,額定電壓為3KV 6KV 10kV電力系統中作電能計量、電壓監控和繼電保護用。
二、使用條件
1．海拔高度不超過30003米;
2.周?chē)h(huán)境溫度不高于+40'C，不低于-5'C；
3.周?chē)諝獾南鄬?duì)濕度不大于65%（20'C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV JDZ10-10型12/42/75kV
三、結構簡介
JDZX10-6A1G JDZX10-3A1G電壓互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮．一次繞組引出線端子的標志為A, N;二次繞組引出線端子的標志為a, n,均在澆注體上清晰標 注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。
JDZX10-6A1G JDZX10-3A1G電壓互感器戶內-單相(RZL-10)互感器選型及變比對表：
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出(VA) | 極限輸出 (VA) | 額定絕緣水平（kV） |
| JDZ10-3A | 3/0.1 | 0.2 | 15 | 300 | 3.6/25/40 |
| JDZ10-6A | 6/0.1 | 7.2/32/60 | |||
| JDZ10-10A | 10/0.1 | 12/42/75 | |||
| JDZ10-10A | 10/0.1/0.01 |
JDZX10-6A1G JDZX10-3A1G電壓互感器戶內-單相(RZL-10)安裝寸心、外形及接線圖
| 型號 | 額定電壓比 | 額定二次輸出 | 極限輸出 | 額定絕緣水平 | 備注 | ||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 | 0.5/0.5 | 6P | |||||
| 0.2/0.5 | |||||||||||
| JDZ10-3A1 | 3000/100 | 30 | 50 | 100 | 200 | / | / | / | 300 | 3.6/25/40 | 等同"RZL10" |
| JDZ10-6A1 | 6000/100 | 7.2/32/60 | |||||||||
| JDZ10-10A1 | 10000/100 | 12/42/75 | |||||||||
| JDZ10-10A1 | 10000/100/100 | / | / |
|
| 10/10 | 15/10 | 200/200 | |||
| 15/15 | |||||||||||
| JDZX10-3A1G | 3000/√3; 100/√3; 100/√3 | 30 | 50 | 100 | 200 | / | / | 50 | 300 | 3.6/25/40 | / |
| JDZX10-6A1G | 6000/√3; 100/√3; 100/√3 | 7.2/32/60 | |||||||||
| JDZX10-10A1G | 10000/√3; 100/√3; 100/√3 | 12/42/75 | |||||||||
| JDZX10-10A1G | 10000/√3; 100/√3; 100/√3; 100/√3 | / | / | / | / | 10/10 10/15 | 15/15 | 200/200 | |||
