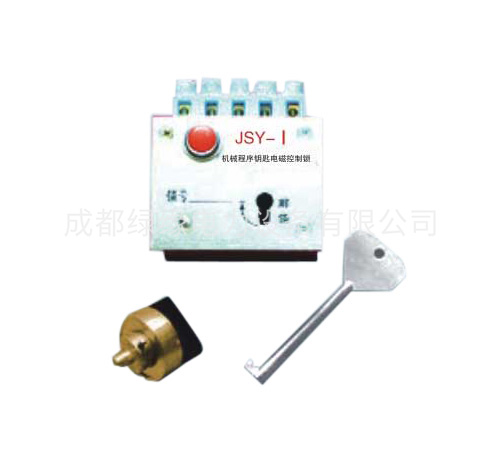

JSY-Ⅰ機械程序鑰匙電磁控制鎖
一、概述
JSY-Ⅰ機械程序鑰匙電磁控制鎖 ，簡稱電控鎖，是為電力系統強制 "五防"操作而設計的機電一體化電控鎖，通過串接防跳繼電器和合閘接觸器實現控制回路的閉合和斷開，與JSN(W)1系列機械程序鎖配套來有效的控制系統中斷路器的合分。正常運行時,機械程序鎖鑰匙被電控鎖鎖定,只有在開關分閘時,電控鎖得電才能取出鑰匙，進行隔離開關的操作。其主要功能是防止斷路器與隔離開關之間誤操作，對于JSN(W)1系列機械程序鎖實行強制管理，實現了機械程序鎖在綜合自動化變電站的"五防"操作。
JSY-Ⅰ機械程序鑰匙電磁控制鎖的研制成功填補了我國機械程序鎖不能與綜合自動化變電站配套使用的空白，進一步完善了程序鎖的"五防"功能。在電力行業廣泛運用。
二、主要規格和技術參數
額定工作頻率50Hz時；
額定工作電壓：AC110V，220V，DC110，220V；
額定控制開關電流：220V時6A，110V時10A.
三、使用說明
當斷路器處于合閘位置時，電控鎖無操作電源，控制回路閉合，斷路器可進行分合操作。
當斷路器處于分閘位置時，電控鎖指示燈亮，說明有操作電源，按一下電控鎖按鈕，逆時針旋轉機械程序鎖鑰匙，將鑰匙取出，可進行刀閘操作，鑰匙取出后，本電控鎖控制回路斷開，不可進行斷路器合閘操作。
四、維護和修理
正常通電時，指示燈應亮，按動電控鎖上按鈕，指示等應熄滅，線圈應可靠吸合，若是指示燈在通電時不亮（直流通電時，正負極要接正確，如接反，也會造成燈不亮，但線圈可吸合），按動電控鎖上按鈕又聽不到細圈中鐵芯的吸合聲音，聲明電控鎖線圈不通，或是電線焊接點脫落，應作進一步檢查修得或進行更換，若通電吸合后鎖栓不能鎖定程序鎖鑰匙，表明鎖栓吸合后被阻，發生卡滯現象，此時象拆開面板固定線圈支架的螺釘作適當調整，使其恢復工作即可。
五、訂貨須知
訂貨時須注明開關合閘接觸器的合閘電流，控制電壓，并提供JSN（W）1系列機械程序鎖的配套方案及方案號或一次接線圖。
