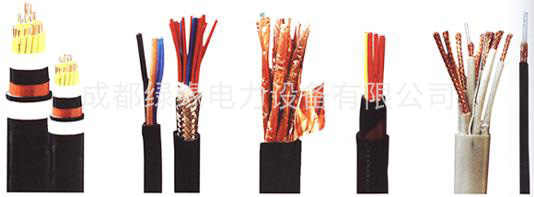

KVVP2-22 10×0.75-37×2.5控制電纜
一、產品介紹
控制屏蔽電纜用于交流額定電壓450V/750V及以下控制監控回路及保護線路等場所。其中屏蔽型控制電纜，由于具有良好的評比性能得到電廠，電站的大量使用，電纜意義敷設在市內、電纜溝、管道、直埋、豎井等能承受較大機械拉力的固定場所。
二、使用特性
1、導體長期允許工作溫度為70℃。
2、敷設時環境溫度≥0℃。
3、最小彎曲半徑：
無鎧裝層電纜，應不小于電纜外徑的6倍。
有鎧裝或銅帶屏蔽結構電纜，應不小于電纜外徑的12倍。
有屏蔽結構的軟電纜，應不小于電纜外徑的6倍。
KVVP2-22 10×0.75-37×2.5控制電纜參數：
| 芯數及導體標稱截面mm2 | 導體結構NO./φmm | 絕緣厚度mm | 銅帶厚度mm | 鋼帶厚度mm | 護套厚度mm | 電纜近似外徑mm | 電纜近似重量kg/km | ||||
| 450/750V | 0.6/1KV | 450/750V | 0.6/1KV | 450/750V | 0.6/1KV | 450/750V | 0.6/1KV | ||||
| 10×0.75 | 1/0.97 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 15.3 | 17.5 | 368 | 448 |
| 10×1 | 1/1.13 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 16.0 | 18.2 | 410 | 492 |
| 10×1.5 | 1/1.38 | 0.7 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 17.8 | 19.2 | 513 | 569 |
| 10×2.5 | 1/1.78 | 0.8 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 20.6 | 20.8 | 702 | 711 |
| 10×4 | 1/2.25 | 0.8 | 1.0 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 22.5 | 24.3 | 896 | 981 |
| 10×6 | 1/2.76 | 0.8 | 1.0 | 1×0.5 | 2×0.2 | 1.7 | 1.9 | 24.5 | 26.3 | 1143 | 1233 |
| 10×10 | 7/1.35 | 1.0 | 1.0 | 1×0.5 | 2×0.2 | 1.7 | 2.0 | 31.3 | 31.9 | 1766 | 1809 |
| 19×0.75 | 1/0.97 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 17.5 | 20.1 | 508 | 617 |
| 19×1 | 1/1.13 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 18.3 | 20.9 | 578 | 691 |
| 19×1.5 | 1/1.38 | 0.7 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 21.0 | 22.2 | 764 | 821 |
| 19×2.5 | 1/1.78 | 0.8 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 24.0 | 24.2 | 1051 | 1062 |
| 37×0.75 | 1/0.97 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 22.2 | 25.2 | 815 | 965 |
| 37×1 | 1/1.13 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.9 | 23.4 | 26.4 | 943 | 1100 |
| 37×1.5 | 1/1.38 | 0.7 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 26.5 | 28.1 | 1245 | 1336 |
| 37×2.5 | 1/1.78 | 0.8 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 2.0 | 31.3 | 32.5 | 2121 | 2121 |
