VV22電纜系列VV22-3*-2*
一、產品介紹

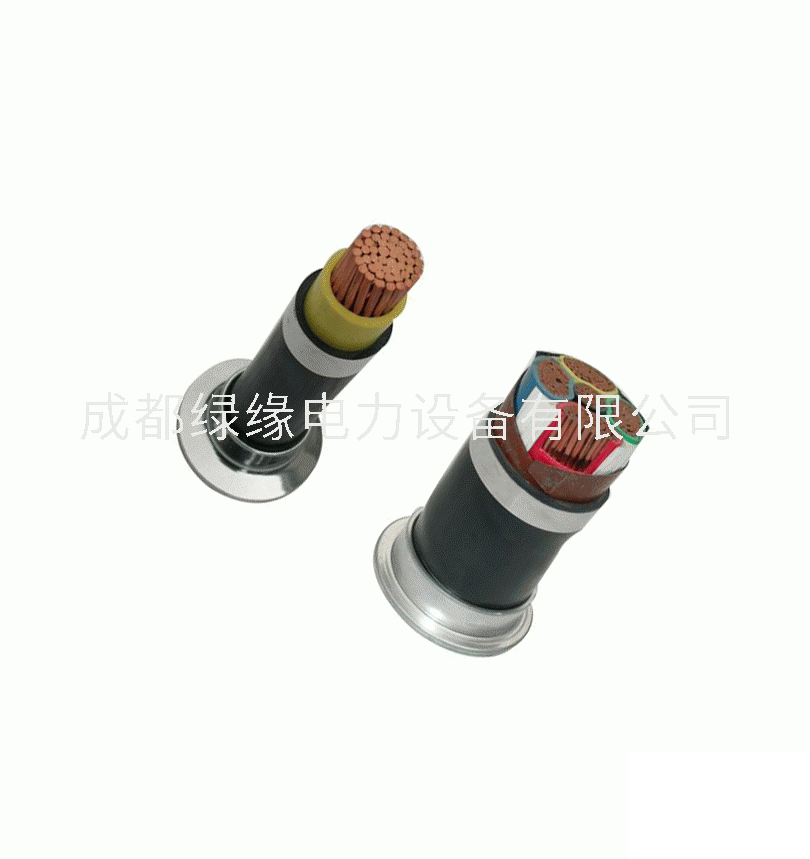

聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜
第一個V:電纜絕緣材料聚氯乙烯第一個V:電纜絕緣材料聚氯乙烯
第二個V：電纜內護套護套材料聚氯乙烯
第一個2表示鍍鋅鋼帶鎧裝
第二個2表示電纜外護套為聚氯乙烯護套料
二、使用特性
電纜導體的最高長期允許工作溫度為90℃，短路時電纜的最高溫度250℃（最長持續時間不超過5S）；電纜最低工作溫度為-15℃。
??VV22電纜系列VV22-3*-2*技術參數：
| 導體標稱直徑 mm2 | 絕緣厚度mm | 鋼帶厚度mm | 護套厚度m | 電纜近似外徑mm | 電纜近似外徑mm | 20℃導體電阻 | 試驗電壓KV/min | |||||
| 銅kg/km | 鋁kg/km | 20℃（Ω/km） | ||||||||||
| 銅Ω/km | 鋁Ω/km | |||||||||||
| 3*4+2*2.5 | 1.0 | 0.8 | 2*0.2 | 1.8 | 18.8 | 580 | 491 | 4.61 | 7.41 | 7.41 | 12.1 | 3.5 |
| 3*6+2*4 | 1.0 | 1.0 | 2*0.2 | 1.8 | 20.7 | 728 | 570 | 3.08 | 4.61 | 4.61 | 7.41 | 3.5 |
| 3*10+2*6 | 1.0 | 1.0 | 2*0.2 | 1.8 | 23.3 | 973 | 702 | 1.83 | 3.08 | 3.02 | 4.61 | 3.5 |
| 3*16+2*10 | 1.0 | 1.0 | 2*0.2 | 1.8 | 26.3 | 1323 | 853 | 1.15 | 1.83 | 1.91 | 3.02 | 3.5 |
| 3*25+2*16 | 1.2 | 1.0 | 2*0.2 | 1.8 | 31.5 | 2053 | 1287 | 0.727 | 1.15 | 1.20 | 1.91 | 3.5 |
| 3*35+3*16 | 1.2 | 1.0 | 2*0.2 | 1.9 | 33.6 | 2406 | 1402 | 0.524 | 1.15 | 1.868 | 1.91 | 3.5 |
| 3*50+2*25 | 1.4 | 1.2 | 2*0.5 | 2.1 | 38.4 | 3371 | 2080 | 0.387 | 0.727 | 0.641 | 1.20 | 3.5 |
| 3*70+*2*35 | 1.4 | 1.2 | 2*0.5 | 2.2 | 42.6 | 4350 | 2542 | 0.268 | 0.524 | 0.443 | 0.868 | 3.5 |
| 3*95+2*50 | 1.6 | 1.4 | 2*0.5 | 2.4 | 48.5 | 5736 | 2348 | 0.193 | 0.387 | 0.320 | 0.641 | 3.5 |
| 3*120+2*70 | 1.6 | 1.4 | 2*0.5 | 2.5 | 53.4 | 7126 | 3897 | 0.153 | 0.268 | 0.253 | 0.443 | 3.5 |
| 3*150+2*70 | 1.8 | 1.4 | 2*0.5 | 2.6 | 57.2 | 8249 | 4438 | 0.124 | 0.268 | 0.206 | 0.320 | 3.5 |
| 3*185+2*95 | 2.0 | 1.6 | 2*0.5 | 2.8 | 63.9 | 10254 | 5441 | 0.0991 | 0.193 | 0.164 | 0.253 | 3.5 |
| 3*240+2*120 | 2.0 | 1.6 | 2*0.5 | 3.0 | 71.4 | 12888 | 6689 | 0.0754 | 0.153 | 0.125 | 0.206 | 3.5 |
