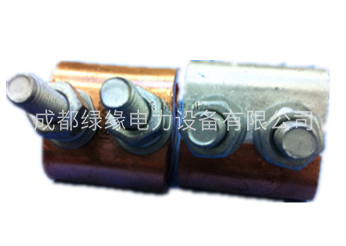

JBTL-Q銅鋁釬焊并溝線夾
一、產品用途
JBTL-Q銅鋁釬焊并溝線夾適用于架空線路中導線的非承力接續和分支，與絕緣配套使用起防護絕緣作用。
二、產品特點
a、選用抗氧化鋁合金材料。
b、齒形結構，接觸電阻小，接續可靠。
c、部件連體，安裝時不會掉件。
d、圓弧大面積抱緊，導線不易蠕變。
JBTL-Q銅鋁釬焊并溝線夾型號及參數：
| 型號 | 適用鋁線 | 適用銅線 | 主要尺寸 | ||||
| A | L | R1 | R2 | M | |||
| JBTL-10Q | 35-50 | 16-25 | 45 | 78 | 5.5 | 3.5 | 12 |
| JBTL-11Q | 35-50 | 35-50 | 45 | 78 | 5.5 | 5.5 | 12 |
| JBTL-21Q | 70-95 | 35-50 | 52 | 110 | 7.0 | 3.5 | 12 |
| JBTL-22Q | 70-95 | 70-95 | 52 | 110 | 7.0 | 5.5 | 12 |
| JBTL-31Q | 120-150 | 35-50 | 62 | 134 | 9.0 | 3.5 | 16 |
| JBTL-32Q | 120-150 | 70-95 | 62 | 134 | 9.0 | 5.5 | 16 |
| JBTL-33Q | 120-150 | 120-150 | 62 | 134 | 9.0 | 7.0 | 16 |
| JBTL-41Q | 185-240 | 35-50 | 70 | 140 | 11.0 | 3.5 | 16 |
| JBTL-42Q | 185-240 | 70-95 | 70 | 140 | 11.0 | 5.5 | 16 |
| JBTL-43Q | 185-240 | 120-150 | 70 | 140 | 11.0 | 7.0 | 16 |
| JBTL-44Q | 185-240 | 185-240 | 70 | 140 | 11.0 | 9.0 | 16 |
