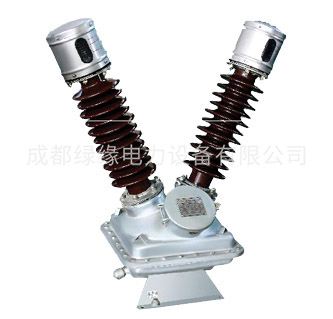

JD6-35（33）（TA TH）（W1 W2 W3）型油浸式戶外單相電壓互感器
一、產品用途
15-40.5KV戶外電壓互感器,本產品是供35KV，50或60Hz電力系統做電壓、電能測量用的戶外單相油浸式電壓互感器。
二、遵循的主要標準
國家 電工委員會標準：IEC60044-2《電磁式電壓互感器》
國家標準：GB1207《電壓互感器》
GB311.1《高壓輸變電設備的絕緣配合》
三、使用環境條件
環境溫度：-40~+40℃
海拔高度：不超過1000m
環境污穢等級：Ⅱ、Ⅲ、Ⅳ級污穢地區
四、系統情況
系統額定電壓：35KV
系統最高電壓：40.5KV
系統額定頻率：50Hz或60Hz
系統中性點接地方式：非有效接地
JD6-35（33）（TA TH）（W1 W2 W3）型油浸式戶外單相電壓互感器技術參數：
| 額定電壓比（V） | 準確級及準確級組合額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | 瓷套爬電距離 | 頻率（Hz） | 海拔 | 一次熔斷器（A） |
| 3500/100 3300/100 | 0.2-80 0.5-150 1-250 3-500 | 1000 | 40.5/95/185 | W1/810 W2/1020 W3/1260 | 50(60) | φ1000
φ3500 | 0.2 |
