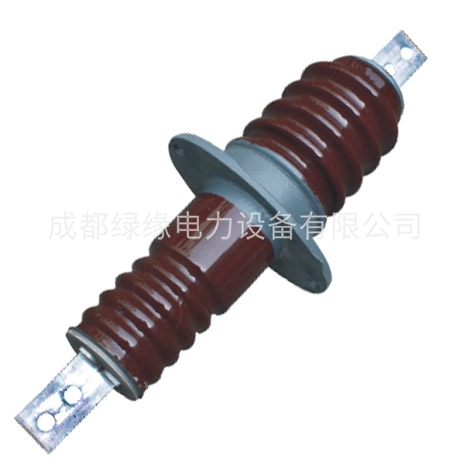

CLB-35KV/200A 3150A戶內鋁排高壓穿墻套管

  一、產品概述
CLB-35KV/200A 3150A戶內鋁排高壓穿墻套管(以下簡稱套管)適用于額定電壓(10~35)kV, 頻率(15~60)Hz的三相交流系統電站和變電所配電裝置上 ,供導電部分穿過隔板、墻壁或其它接地物,起絕緣支持和外部導線(母線)間固定連接之用。


二、產品特點
套管由瓷件、金屬附件、安裝法蘭和導電排(桿)等組成。

CLB-35KV/200A-3150A戶內鋁排高壓穿墻套管

三、用途及分類
 穿墻瓷套管用于電站和變電所配電裝置及高壓電器,供導線穿過接地隔板、墻壁或電器設備外殼,支持導電部分使之對地或外殼絕緣。
    穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、導體穿墻瓷套管和鋁導體穿墻瓷套管。    當導體與母線直接相連時,易產生電化腐蝕,接觸面溫升過高二導致接頭燒壞,影響設備壽命,故應采用鋁過渡接頭,但又給現場施工帶來麻煩,采用鋁導體瓷套管則可解決上述問題。    戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成(母線夾板通常由用戶按母線尺寸自配)。    穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

四、使用環境條件
環境溫度不高于+40℃,不低于-40℃
 海拔不超過l000m 相對濕度月平均值不大于90% 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢 無經常性的劇烈振動

五、安裝使用說明
1.
穿墻瓷套管適用于工頻交流額定電40.5kv以下,安裝地點周圍環境溫度為-40℃~+40℃,海拔不超過1000m之電站及變電所配電裝置。
    2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。    3.穿墻瓷套管在運行中如產生局部放電現象時,應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象,如有應及時采取臨時均壓措施。    4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋******尺寸開孔。

CLB-35KV/200A 3150A戶內鋁排高壓穿墻套管型號表:

CLB-B-35KV/200A

CLB-35KV/400A

CLB-35KV/600A

CLB-35KV/1000A

CLB-35KV/1500A

CLB-35KV/2000A

CLB-35KV/3000A

CLB-35KV/3150A

CLB-35KV/200A 3150A戶內鋁排穿墻套管參數表:

型號

額定電壓KV

額定電流

5秒鐘短時電流kA不小于

戶外端公稱爬電距離mm

工頻電壓kv不小于

BIL KV peak 不小于

彎曲破壞負荷kN不小于

重量kg

干耐受

濕耐受

擊穿

可見電暈

CLB-35/200

35

400

-

595

110

80

176

25.8

1955

7.5

-

CLB-35/400

35

400

7.2

595

110

80

176

25.8

195

7.5

33

CLB-35/600

35

600

12

595

110

80

176

25.8

195

7.5

35.5

CLB-35/1000

35

1000

20

595

110

80

176

25.8

195

7.5

37.5

CLB-35/1500

35

1500

30

595

110

80

176

25.8

195

7.5

39.5

CLB-35/2000

35

2000

40

810

110

80

176

25.8

195

7.5

73

CLB-35/3000

35

2000

40

810

110

80

176

25.8

195

7.5

74

CLB-35/3150

35

3500

40

810

110

80

176

25.8

195

7.5

75
