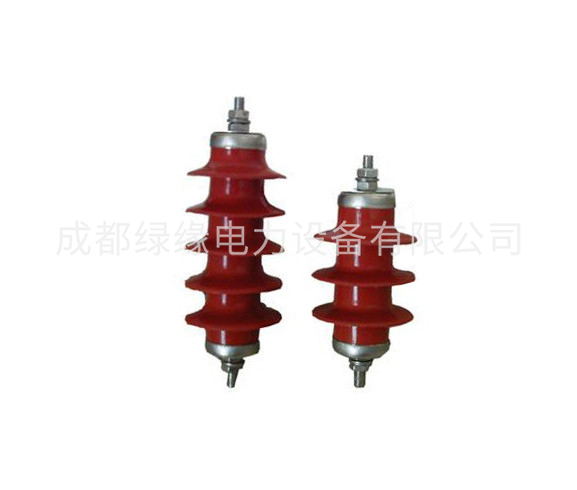

HY5CD-3.8/8.6 HY5CD-7.6/17發電機型避雷器
一、產品概述
HY5CD-3.8/8.6 HY5CD-7.6/17發電機型避雷器用于限制真空開關或少油開關切換旋轉電機時產生的電壓，保護旋轉電機免受操作過電壓損害。
二、產品特點
HY5CD-3.8/8.6 HY5CD-7.6/17發電機型避雷器用于發電、輸變電、配電系統中，保護電氣設備的絕緣免受過電壓的損害。有機外套金屬氧化物避雷器是有機絕緣材料和傳統的瓷套式金屬氧化物避雷器技術優點相結合的科研成果，它不僅具有瓷套式金屬氧化物避雷器的優點，具有電氣絕緣性能好，介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆、憎水性、密封性能好等優點。
三、使用環境
1.適用于戶內、外。
2.環境溫度-40℃~+40℃。
3.海拔高度不超過3000m（瓷套式不超過1000m）。
4.電源頻率不小于48Hz、不超過62 Hz。
5.長期施加在避雷器端子間的工頻電壓不超過避雷器的持續運行電壓。
6.地震烈度8度及以下地區。
7.******風速不超過35m/s。
HY5CD-3.8/8.6 HY5CD-7.6/17發電機型避雷器型號參數:
| 避雷器型號 | 電壓等級 | 使用場所 | 避雷器額定電壓（KV） 有效值 | 有間隙避 | 殘壓峰值不大于 | ||||
| 工頻放電電壓 | 1.2/50沖擊放電電壓（KV） | 8/20雷電沖擊電流（A） | ******電導電流（μA） | 30/60操作沖擊電流下8/20 | 1/4陡波沖擊電流（A） | ||||
| HY5CD-3.8/8.6 | 3 | 發電機型 | 3.8 | 7.5 | 8.6 | 20 | 8.6 | 6.9 | 9.8 |
| HY5CD-7.6/17 | 6 | 發電機型 | 7.6 | 15.0 | 17.0 | 20 | 17.0 | 13.8 | 19.6 |
