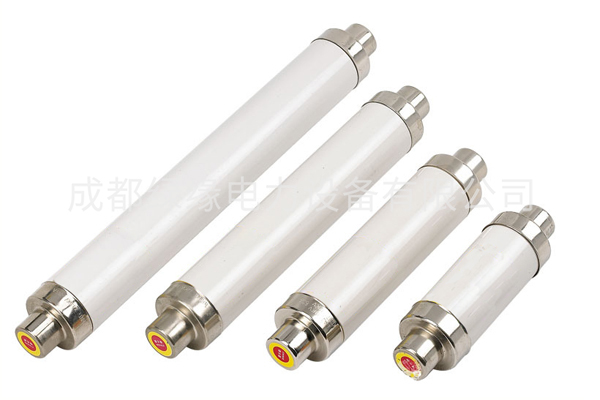

XRNP2、3、6系列高壓限流熔斷器電壓互感器保護用
一、產品用途
本產品使用于戶內交流50Hz，額定電壓3.6-40.5KV系統(tǒng)作為電壓互感器的過載及短路保護之用。(通過了國家高壓電器質量監(jiān)督檢測中心型式試驗，產品符合GB15166.2和IEC282-1)。
一、基本參數(shù)
型號 | 額定電壓(KV) | 額定電流(KA) | 開斷能力(KA) |
| XRNP1-12/-50 | 12(10) | 0.2,0.5,1,2,3.15 | 50 |
| XRNP1-40.5/-31.5 | 40.5(35) | 0.2,0.5,1,2,3.15 | 50 |
| XPNR1-24/-50 | 24(20) | 0.2,0.5,1,2,3.15 |
|
二、參數(shù)
3.6/40.5KV(II) 型熔斷件
型號 | 額定電壓(KV) | 額定電流(A) | 熔管尺寸(mm) | 額定開斷電流(KA) | 備注 |
| XRNP2 | 3.6 | 6.3 | 51X195 | 50 | 平帽 |
| 8 | |||||
| 10 | |||||
| 16 | |||||
| XRNP3 | 40.5 | 0.3 | 30X465 | 31.5 | 平帽 |
| 0.5 | |||||
| 1 | |||||
| 2 | |||||
| 3.15 | |||||
| 5 | |||||
| XRNP6 | 40.5 | 0.3 | 40X440 | 31.5 | 平帽 |
| 0.5 | |||||
| 1 | |||||
| 2 | |||||
| 3.15 | |||||
| 5 |
